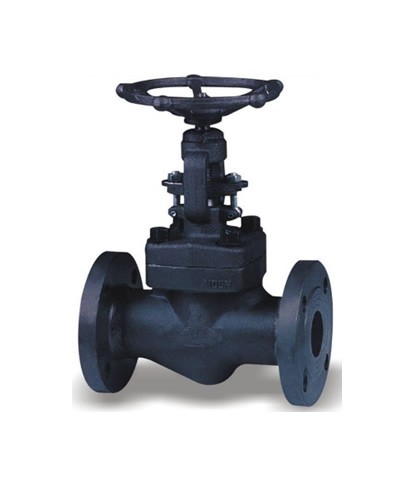

中低壓鍛鋼截止閥是采用模鍛工藝制造的小口徑管路用閘閥,用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
設計與制造 | 結構長度 | 接口連接尺寸 | 檢驗與試驗 | 壓力與溫度基準 |
NB/T47044、JB/T 7746 | JB/T 7746 | JB/T 7746、HG/20592 | GB/T 26480 | GB/T 12224 |
ASME B16.34 | ASME B16.10 | ASME B16.5 HG/20615 | ASME B16.34 | ASME B16.34 |
公稱壓力 | PN16~PN160(Class150—Class800) | |
公稱尺寸 | DN10~DN50(NPS 3/8~NPS 2) | |
閥體材料 | A105、F22.CL3、F304、F304L、F316、F316L、 | |
試驗壓力(MPa) | 強度試驗(水壓) | 1.5×P(38℃壓力額定值) |
密封試驗(水壓) | 1.1×P(38℃壓力額定值) | |
適用溫度 | -29℃~650℃ | |
適用介質 | 蒸汽、水、油品等 |
