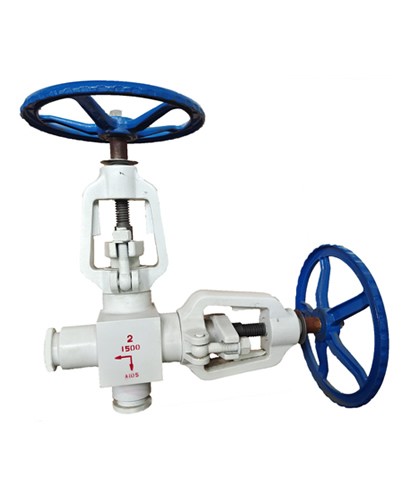

串聯式排污截止閥主要用于控制鍋爐水的定期或連續排放管路,是適用于高溫高壓和高介質流速工況的組合截止閥。還適用于高壓容器與反應器的取樣、高壓排放、鍋爐給水泵旁路系統的釋放裝置、高流速產生的閃蒸工況等。
設計與制造 | 接口連接尺寸 | 檢驗與試驗 | 壓力與溫度基準 |
NB/T 47044 | NB/T 47044 | NB/T 47044 | NB/T 47044 |
ASME B16.34 | ASME B16.25 | ASME B16.34 | ASME B16.34 |
公稱壓力 | PN16~PN420(Class150—Class2500) | |
公稱尺寸 | DN10~DN65(NPS 3/8~NPS 2 1/2 ) | |
閥體材料 | 20、25、A105、F36.CL2、F22.CL3 | |
試驗壓力(MPa) | 強度試驗(水壓) | 1.5×P(38℃壓力額定值) |
密封試驗(水壓) | 1.1×P(38℃壓力額定值) | |
適用溫度 | -29℃~575℃ | |
適用介質 | 蒸汽、水 |
